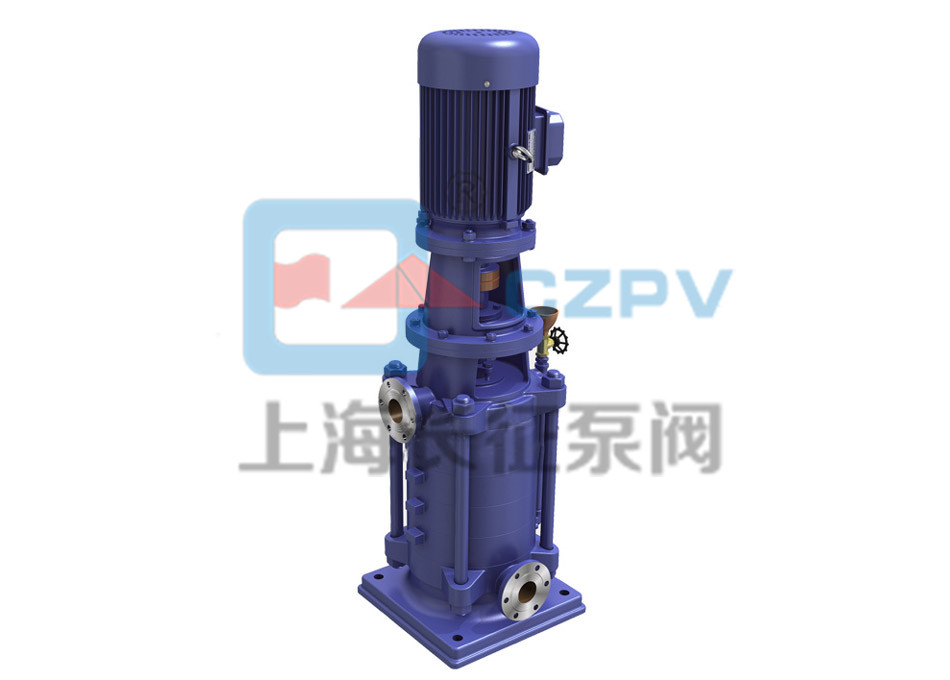

DL型立式多級增壓離心泵

點擊圖片放大

DL型立式多級增壓離心泵簡介

DL型立式多級增壓離心泵是對高層建筑給排水及從臥式多級離心泵基礎上進行優化設計和制造的，該型泵由于采用了高效節能的水力模型，因此具有效率高，性能范圍廣等優點，更好地滿足了用戶的使用要求。另外，本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小、安全維修方便。DL、DLR型泵系立式單吸多級分段式離心泵，供輸送不含固體顆粒的清水及物理化學性質性質類似于水的液體之用。主要用于高層建筑供水，也可應用于廠礦給排水、輸送液體的。DL、DLR型立式多級增壓離心泵質量可靠、性能穩定，歡迎各新老客戶選購。
DL型立式多級增壓離心泵產品特點
安裝方便，方式靈活。可有進出口成0°C，90°C，180°C，270°C等四種方式。流量：5-300m3/h 揚程：20-240m轉速1450r/min
DL型立式多級增壓離心泵產品用途
DL、DLR型立式多級增壓離心泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80°C，DLR型介質使用溫度不超過120°C。

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m³/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
50DL	2	9.0 12.6 16.2	2.5 3.5 4.5	26.6 24.4 21.2	1450	1.30 1.55 1.80	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	3	9.0 12.6 16.2	2.5 3.5 4.5	39.9 36.6 31.8		1.96 2.33 2.70	3	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	4	9.0 12.6 16.2	2.5 3.5 4.5	53.2 48.8 42.4		2.61 3.10 3.60	4	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	5	9.0 12.6 16.2	2.5 3.5 4.5	66.5 61 53		3.26 3.88 4.50	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	6	9.0 12.6 16.2	2.5 3.5 4.5	79.8 73.2 63.6		3.91 4.65 5.49	5.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	7	9.0 12.6 16.2	2.5 3.5 4.5	93.1 85.4 74.2		4.56 5.43 6.30	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	8	9.0 12.6 16.2	2.5 3.5 4.5	106.4 97.6 84.8		5.22 6.20 7.20	7.5	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	9	9.0 12.6 16.2	2.5 3.5 4.5	119.7 109.8 95.4		5.87 6.98 8.10	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16
	10	9.0 12.6 16.2	2.5 3.5 4.5	133 122 106		6.52 7.75 9.00	11	50 54 52	7.9 7.6 7.2	2.58 2.66 3.16

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
80DL	2	32.4 50.4 65.16	9 14 18.1	43.2 40 34.2	1450	6.28 7.84 9.12	11	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	3	32.4 50.4 65.16	9 14 18.1	64.8 60 51.3		9.42 11.76 13.68	15	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	4	32.4 50.4 65.16	9 14 18.1	86.4 80 68.4		12.56 15.68 18.24	22	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	5	32.4 50.4 65.16	9 14 18.1	108 100 85.5		15.70 19.60 22.80	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	6	32.4 50.4 65.16	9 14 18.1	129.6 120 102.6		18.84 23.52 27.36	30	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	7	32.4 50.4 65.16	9 14 18.1	151.2 140 119.7		21.98 27.44 31.92	37	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	8	32.4 50.4 65.16	9 14 18.1	172.8 160 136.8		25.12 31.36 36.48	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	9	32.4 50.4 65.16	9 14 18.1	194.4 180 153.9		28.26 35.28 41.04	45	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82
	10	32.4 50.4 65.16	9 14 18.1	216 200 171		31.40 39.20 45.60	55	60.7 70 66.5	8.1 8 7.9	2.16 2.49 2.82

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	吸程Hs(m)	必需汽蝕余量(NPSH)r(m)
100DL	2	72 100 126	20 27.8 35	43.4 40 34	1450	13.1 15.14 16.67	18.5	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	3	72 100 126	20 27.8 35	65.1 60 51		19.65 22.72 25.01	30	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	4	72 100 126	20 27.8 35	86.8 80 68		26.2 30.28 33.34	37	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	5	72 100 126	20 27.8 35	108.5 100 85		32.75 37.86 41.68	45	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	6	72 100 126	20 27.8 35	130.2 120 102		39.3 45.39 45.82	55	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	7	72 100 126	20 27.8 35	151.9 140 119		25.85 53.0 58.35	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	8	72 100 126	20 27.8 35	173.6 160 136		52.4 60.57 66.68	75	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	9	72 100 126	20 27.8 35	195.3 180 153		58.95 68.14 75.02	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40
	10	72 100 126	20 27.8 35	217 200 170		65.5 75.71 83.35	90	65 72 70	7.6 7.2 6.7	2.83 3.53 4.40

型號	級數	流量Q		總揚程H(m)	轉速n(r/min)	功率N(Kw)		效率η(%)	必需汽蝕余量(NPSH)r(m)
型號	級數	m^3/h	l/s	總揚程H(m)	轉速n(r/min)	軸功率	電機功率	效率η(%)	必需汽蝕余量(NPSH)r(m)
150DL	2	120 160 200	33.3 44.4 55.6	53 50 44	1450	24.1 28.7 32.8	37	72 76 73	3.1 3.5 3.8
	3	120 160 200	33.3 44.4 55.6	79.5 75 66		36.1 43.0 49.2	55	72 76 73	3.1 3.5 3.8
	4	120 160 200	33.3 44.4 55.6	106 100 88		48.1 57.3 65.7	75	72 76 73	3.1 3.5 3.8
	5	120 160 200	33.3 44.4 55.6	133 125 110		60.1 71.7 82.1	90	72 76 73	3.1 3.5 3.8
	6	120 160 200	33.3 44.4 55.6	159 150 132		72.2 86.0 98.5	110	72 76 73	3.1 3.5 3.8
	7	120 160 200	33.3 44.4 55.6	186 175 154		84.2 100 115	132	72 76 73	3.1 3.5 3.8
	8	120 160 200	33.3 44.4 55.6	212 200 176		96.2 115 132	132	72 76 73	3.1 3.5 3.8
	9	120 160 200	33.3 44.4 55.6	239 225 198		108 129 148	160	72 76 73	3.1 3.5 3.8
